Diagram strzałkowy – praktyczne narzędzie do porządkowania działań

Diagram strzałkowy to narzędzie, które pomaga zobaczyć projekt jako logiczną sekwencję działań, a nie tylko listę zadań do wykonania. W praktyce przemysłowej bardzo często problemem nie jest brak pomysłów, ale brak jasności, co musi wydarzyć się najpierw, co może iść równolegle, a co blokuje dalszy postęp. Właśnie tutaj diagram strzałkowy daje dużą wartość, bo pokazuje zależności pomiędzy zadaniami w sposób wizualny i prosty do omówienia z zespołem. Zamiast pytać ogólnie „kiedy skończymy projekt?”, można zacząć analizować, które działania naprawdę decydują o terminie zakończenia. To szczególnie przydatne w projektach Lean, wdrożeniach technicznych, reorganizacji procesów, uruchamianiu nowych stanowisk, zmianach layoutu czy przygotowaniu produkcji pod nowy wyrób.

W wielu firmach planowanie projektów nadal odbywa się w arkuszu kalkulacyjnym, na liście zadań albo w formie kilku ogólnych terminów wpisanych do harmonogramu. Takie podejście bywa wystarczające przy prostych działaniach, ale szybko przestaje działać, gdy pojawiają się zależności między utrzymaniem ruchu, produkcją, jakością, zakupami, logistyką i dostawcami. Jedno opóźnione zadanie może zatrzymać cały projekt, mimo że większość zespołu formalnie „zrobiła swoje”. Diagram strzałkowy pomaga wyłapać takie ryzyka wcześniej, zanim zamienią się w gaszenie pożarów. Dzięki temu zespół może świadomie zarządzać kolejnością działań, a nie reagować dopiero wtedy, gdy projekt zaczyna się opóźniać.

Warto podkreślić, że diagram strzałkowy nie jest narzędziem wyłącznie dla kierowników projektów. Bardzo dobrze sprawdza się również w codziennej pracy liderów produkcji, inżynierów procesu, specjalistów Lean, zespołów Kaizen i osób odpowiedzialnych za wdrażanie zmian. Jego największą zaletą jest to, że zmusza zespół do rozmowy o zależnościach. Nie chodzi tylko o to, aby wypisać działania, ale aby zrozumieć, dlaczego jedno zadanie musi poprzedzać drugie. To zmienia jakość planowania, bo zamiast luźnych deklaracji pojawia się wspólny obraz projektu.

Czym jest diagram strzałkowy?

Diagram strzałkowy to graficzna metoda przedstawiania działań oraz zależności między nimi. W klasycznym ujęciu strzałki oznaczają działania, a punkty lub węzły oznaczają zdarzenia, czyli momenty rozpoczęcia albo zakończenia określonego etapu. Można go porównać do mapy drogowej projektu, która pokazuje, jak przechodzimy od startu do końca, jakie czynności muszą zostać wykonane oraz które z nich są od siebie zależne. Dzięki temu łatwiej zobaczyć, czy projekt jest prostą sekwencją działań, czy raczej siecią powiązanych zadań. W środowisku Lean diagram strzałkowy jest często wykorzystywany jako jedno z narzędzi planowania jakościowego i organizacyjnego.

W praktyce diagram strzałkowy odpowiada na kilka bardzo konkretnych pytań. Co musi się wydarzyć, zanim rozpoczniemy dane działanie? Które zadania mogą być realizowane równolegle? Które działania mają największy wpływ na termin zakończenia projektu? Gdzie znajdują się potencjalne blokady? Jakie opóźnienie jest jeszcze dopuszczalne, a jakie od razu przesuwa cały harmonogram? Te pytania są niezwykle ważne, bo pozwalają przejść od intuicyjnego planowania do bardziej świadomego zarządzania przepływem pracy.

Diagram strzałkowy może wyglądać bardzo prosto albo bardziej rozbudowanie, zależnie od skali projektu. Dla małego działania Kaizen może wystarczyć kilka zadań narysowanych na kartce lub tablicy. Dla większego projektu, na przykład przeniesienia linii produkcyjnej, liczba działań może być znacznie większa i wymagać dokładniejszej analizy. Nie zmienia to jednak podstawowej zasady: każde działanie powinno mieć określone miejsce w sekwencji, a zależności powinny być widoczne. Im bardziej złożony projekt, tym większa wartość z takiej wizualizacji.

Kiedy warto stosować diagram strzałkowy?

Diagram strzałkowy warto stosować wtedy, gdy projekt zawiera wiele działań zależnych od siebie. Jeżeli mamy tylko prostą listę trzech zadań, które można wykonać w dowolnej kolejności, diagram nie wniesie dużej wartości. Jeżeli jednak zadania są powiązane, a opóźnienie jednego obszaru wpływa na kolejne etapy, wtedy narzędzie zaczyna być bardzo przydatne. Szczególnie dobrze sprawdza się w projektach, w których uczestniczy kilka działów i każdy ma swoją część odpowiedzialności. W takich sytuacjach diagram strzałkowy pomaga uniknąć typowego problemu: każdy dział patrzy na swoje zadania, ale nikt nie widzi pełnego przepływu projektu.

Dobrym przykładem jest wdrożenie nowego stanowiska produkcyjnego. Zanim stanowisko zacznie pracować, trzeba przygotować layout, zamówić wyposażenie, zapewnić media, opracować instrukcje, przeszkolić operatorów, zatwierdzić proces jakościowo i wykonać próbę produkcyjną. Niektóre działania można prowadzić równolegle, ale inne mają twarde zależności. Nie przeszkolimy operatorów praktycznie, jeśli stanowisko nie jest gotowe. Nie zatwierdzimy procesu, jeśli nie mamy wyników prób. Nie wykonamy prób, jeśli nie ma materiału lub narzędzi. Diagram strzałkowy pozwala zobaczyć te zależności zanim projekt wejdzie w fazę realizacji.

Narzędzie sprawdza się również przy analizie i wdrażaniu działań po problemach jakościowych. Po reklamacji klienta zespół często definiuje wiele aktywności: analizę przyczyny źródłowej, działania natychmiastowe, aktualizację dokumentacji, zmianę ustawień procesu, szkolenia, audyt skuteczności i zamknięcie działań. Bez jasnej sekwencji łatwo pominąć zależności lub wykonać działania w złej kolejności. Diagram strzałkowy porządkuje pracę i pomaga zespołowi ustalić, które działania są warunkiem kolejnych. Dzięki temu plan działań korygujących staje się bardziej realistyczny.

Diagram strzałkowy w projektach Lean

Diagram strzałkowy dobrze pasuje do projektów Lean, ponieważ wspiera myślenie procesowe. Lean nie polega wyłącznie na eliminacji marnotrawstwa w produkcji, ale również na usprawnianiu sposobu, w jaki organizacja realizuje zmiany. Jeżeli projekt usprawniający jest chaotyczny, pełen niejasnych zależności i opóźnień, sam staje się źródłem marnotrawstwa. Zespół traci czas na oczekiwanie, poprawki, niepotrzebne spotkania i wyjaśnianie, dlaczego coś nie zostało wykonane. Diagram strzałkowy pomaga ograniczyć takie straty już na etapie planowania.

W projektach Lean często występuje pokusa, aby od razu przejść do działania. Zespół widzi problem, ma pomysł i chce szybko wdrożyć rozwiązanie. To dobre podejście, jeśli zmiana jest mała i łatwa do odwrócenia. Przy większych zmianach brak planu zależności może jednak spowodować więcej problemów niż korzyści. Diagram strzałkowy nie ma spowalniać działania, ale ułatwiać mądre działanie. Pozwala zobaczyć, które zadania są naprawdę krytyczne, a które mogą być realizowane równolegle bez ryzyka dla całości.

Przykładowo, przy wdrażaniu systemu 5S na obszarze produkcyjnym część działań można wykonać niezależnie: przygotowanie standardów wizualnych, ustalenie miejsc odkładczych, opracowanie list kontrolnych czy przygotowanie materiałów szkoleniowych. Inne działania będą już zależne od wcześniejszych decyzji, na przykład oznaczenia poziome powinny wynikać z uzgodnionego layoutu i przepływu materiału. Jeżeli zespół zacznie od malowania linii na posadzce, a dopiero potem zmieni koncepcję layoutu, pojawi się poprawianie i strata czasu. Diagram strzałkowy pomaga uniknąć takich sytuacji.

Jak zbudować diagram strzałkowy krok po kroku?

Budowę diagramu strzałkowego najlepiej zacząć od zdefiniowania celu projektu. To brzmi banalnie, ale w praktyce wiele problemów z planowaniem wynika właśnie z niejasnego celu. Zespół powinien wiedzieć, co oznacza zakończenie projektu i jaki rezultat ma zostać osiągnięty. Czy chodzi o uruchomienie stanowiska, skrócenie czasu przezbrojenia metodą smed, wdrożenie standardu pracy, zamknięcie działań po audycie, wdrożenie nowej aplikacji KaizenUP na produkcji czy poprawę wskaźnika jakości? Bez jasnego celu trudno ustalić właściwe działania i zależności. Diagram strzałkowy jest tak dobry, jak dobra jest rozmowa, która poprzedza jego przygotowanie.

Następnie trzeba wypisać wszystkie główne działania potrzebne do osiągnięcia celu. Na tym etapie nie warto jeszcze przesadnie martwić się kolejnością. Lepiej zebrać pełną listę zadań z udziałem osób, które znają proces i będą uczestniczyć w realizacji. Pomocne może być użycie karteczek samoprzylepnych, tablicy lub prostego narzędzia cyfrowego. Ważne, aby działania były opisane konkretnie, na przykład „zatwierdzić layout stanowiska”, a nie ogólnie „layout”. Dobre nazwanie działań ułatwia późniejszą analizę zależności.

Kolejny krok to ustalenie zależności między zadaniami. Dla każdego działania warto zadać pytanie: co musi być zakończone, żeby to zadanie mogło się rozpocząć? To jest sedno pracy z diagramem. Czasami zespół odkrywa, że działania, które wcześniej uznawano za niezależne, w rzeczywistości są mocno powiązane. Innym razem okazuje się, że część zadań można rozpocząć wcześniej, niż zakładano. Właśnie takie odkrycia są jedną z największych zalet pracy z diagramem strzałkowym.

Po ustaleniu zależności można narysować właściwy diagram. Początek projektu umieszcza się po lewej stronie, koniec po prawej, a działania układa się zgodnie z logicznym przepływem. Strzałki pokazują przejście od jednego zdarzenia do kolejnego. Jeżeli kilka działań może przebiegać równolegle, powinno to być widoczne na diagramie. Jeżeli dane działanie może wystartować dopiero po zakończeniu kilku wcześniejszych, również należy to pokazać. Celem nie jest stworzenie ładnego rysunku, ale wspólnego obrazu logiki projektu.

Określanie czasu trwania działań

Gdy podstawowa struktura diagramu jest gotowa, warto dodać szacowany czas trwania poszczególnych działań. Nie musi to być od razu bardzo precyzyjna analiza, ale czasy powinny być realistyczne. Zbyt optymistyczne planowanie jest częstą przyczyną problemów w projektach przemysłowych. Ludzie wpisują czas idealny, zakładając brak awarii, brak pilnych tematów, dostępność wszystkich osób i natychmiastowe decyzje. W rzeczywistości projekt konkuruje z codzienną produkcją, reklamacjami, brakami materiałowymi i innymi priorytetami.

Dobrą praktyką jest szacowanie czasu razem z osobami odpowiedzialnymi za wykonanie działań. Lider projektu nie powinien samodzielnie zgadywać, ile potrwa przygotowanie dokumentacji technicznej, wykonanie modyfikacji na maszynie czy zatwierdzenie prób jakościowych. Osoby z danego obszaru często lepiej znają ograniczenia, dostępność zasobów i typowe problemy. Dzięki temu diagram strzałkowy staje się bardziej wiarygodny. Zespół łatwiej akceptuje plan, jeśli brał udział w jego tworzeniu.

Warto również rozróżnić czas pracy od czasu kalendarzowego. Zadanie może wymagać dwóch godzin realnej pracy, ale potrwać trzy dni, bo osoba odpowiedzialna ma inne obowiązki albo czeka na informację z zewnątrz. To bardzo ważne w praktyce produkcyjnej. Diagram strzałkowy powinien pomagać w zarządzaniu rzeczywistym przepływem projektu, a nie tylko teoretycznym nakładem pracy. Dlatego przy większych projektach dobrze jest dopisywać nie tylko czas trwania, ale również najważniejsze założenia i ograniczenia.

Identyfikacja ścieżki krytycznej

Jednym z najważniejszych zastosowań diagramu strzałkowego jest wskazanie ścieżki krytycznej. Ścieżka krytyczna to najdłuższa sekwencja zależnych od siebie działań, która decyduje o najkrótszym możliwym czasie zakończenia projektu. Jeżeli opóźni się działanie znajdujące się na tej ścieżce, opóźni się cały projekt, o ile nie zostaną podjęte działania korygujące. To bardzo praktyczna informacja dla lidera projektu. Pozwala odróżnić zadania naprawdę krytyczne od tych, które mają pewien zapas czasu.

W codziennym zarządzaniu projektami często wszystkie zadania są traktowane jako równie pilne. To prowadzi do rozproszenia uwagi i przeciążenia zespołu. Ścieżka krytyczna pomaga ustalić priorytety. Jeżeli wiemy, które działania decydują o terminie zakończenia, możemy częściej je monitorować, szybciej usuwać przeszkody i lepiej alokować zasoby. Nie oznacza to ignorowania pozostałych zadań, ale pozwala zarządzać energią tam, gdzie wpływ na wynik jest największy.

W środowisku produkcyjnym ścieżka krytyczna może przebiegać przez działania techniczne, zakupowe, jakościowe albo decyzyjne. Czasami największym ograniczeniem nie jest sama praca na hali, ale oczekiwanie na dostawę części, zatwierdzenie przez klienta albo dostępność specjalisty. Diagram strzałkowy pomaga takie ograniczenia zobaczyć. Dzięki temu zespół może wcześniej zaplanować alternatywy, eskalację lub działania równoległe. To bardzo bliskie myśleniu zgodnemu z teorią ograniczeń, gdzie kluczowe jest rozpoznanie elementu limitującego wynik całego systemu.

Diagram strzałkowy a inne narzędzia planowania

Diagram strzałkowy często porównuje się z wykresem Gantta. Oba narzędzia służą do planowania, ale pokazują projekt z innej perspektywy. Wykres Gantta bardzo dobrze pokazuje zadania w czasie, ich terminy rozpoczęcia i zakończenia. Diagram strzałkowy mocniej skupia się na zależnościach logicznych między działaniami. W praktyce nie trzeba wybierać jednego narzędzia przeciwko drugiemu. Bardzo często najlepsze efekty daje połączenie obu podejść.

Najpierw warto zbudować diagram strzałkowy, aby zrozumieć zależności, kolejność i ścieżkę krytyczną. Dopiero potem można przełożyć go na harmonogram w czasie, na przykład w formie wykresu Gantta. Dzięki temu harmonogram nie jest tylko listą dat, ale wynika z logiki projektu. To zmniejsza ryzyko przypadkowego ustawienia terminów i zbyt optymistycznych założeń. Dla zespołu jest też łatwiej zrozumieć, dlaczego dane zadanie ma określony termin.

Diagram strzałkowy dobrze uzupełnia również tablice Kanban, A3, PDCA i plany działań po analizie problemu. Tablica Kanban pokazuje status zadań, ale nie zawsze pokazuje zależności. A3 pomaga uporządkować problem, przyczyny i działania, ale nie zawsze wystarcza do zarządzania sekwencją wdrożenia. PDCA pokazuje cykl doskonalenia, ale przy większym projekcie wymaga bardziej szczegółowego planu. Diagram strzałkowy może być więc brakującym elementem między analizą problemu a praktycznym wdrożeniem.

Różnica między listą zadań a diagramem

Lista zadań jest prosta i szybka, dlatego tak często używa się jej w firmach. Problem polega na tym, że lista rzadko pokazuje zależności. Możemy mieć dwadzieścia zadań oznaczonych jako „w toku”, ale nadal nie wiedzieć, które z nich blokuje resztę projektu. Możemy też odhaczać zadania mniej istotne, mając poczucie postępu, podczas gdy najważniejsze działanie stoi w miejscu. Diagram strzałkowy ogranicza ten problem, bo pokazuje wpływ jednego zadania na kolejne.

Lista zadań odpowiada głównie na pytanie: co trzeba zrobić? Diagram strzałkowy odpowiada dodatkowo na pytania: w jakiej kolejności, po czym i z jakim wpływem na całość? To pozornie niewielka różnica, ale w praktyce bardzo ważna. W wielu projektach nie brakuje aktywności, tylko brakuje przepływu. Ludzie pracują, spotkania się odbywają, raporty są aktualizowane, ale projekt nie zbliża się do końca tak szybko, jak powinien. Przyczyną bywa właśnie brak jasnego zarządzania zależnościami.

Nie oznacza to, że lista zadań jest zła. Jest użyteczna, szczególnie do codziennego monitorowania wykonania. Warto jednak pamiętać, że sama lista nie zastąpi myślenia procesowego. Diagram strzałkowy może być przygotowany na początku projektu, a potem lista zadań może służyć do operacyjnego śledzenia pracy. Taki duet jest prosty, praktyczny i zrozumiały dla większości zespołów.

Przykład zastosowania w zakładzie produkcyjnym

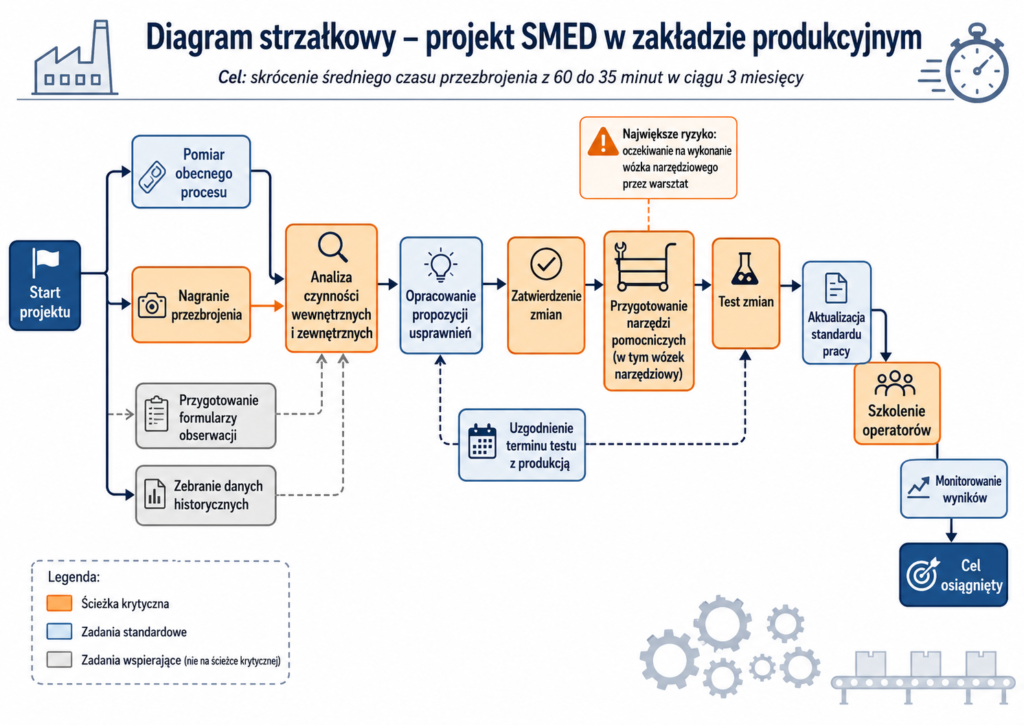

Wyobraźmy sobie zakład produkcyjny, który chce skrócić czas przezbrojenia na jednej z kluczowych maszyn. Zespół decyduje się na projekt SMED. Cel jest konkretny: skrócić średni czas przezbrojenia z 60 do 35 minut w ciągu trzech miesięcy. Na początku zespół wypisuje główne działania: pomiar obecnego procesu, nagranie przezbrojenia, analiza czynności wewnętrznych i zewnętrznych, opracowanie propozycji usprawnień, przygotowanie nowych narzędzi pomocniczych, test zmian, aktualizacja standardu pracy, szkolenie operatorów i monitorowanie wyników. Już sama lista wygląda sensownie, ale nie pokazuje jeszcze zależności.

Po rozmowie okazuje się, że analiza czynności nie może rozpocząć się bez nagrania i pomiaru aktualnego przezbrojenia. Przygotowanie narzędzi pomocniczych zależy od zatwierdzenia propozycji usprawnień. Test zmian może odbyć się dopiero po przygotowaniu narzędzi oraz uzgodnieniu terminu z produkcją. Aktualizacja standardu pracy powinna nastąpić dopiero po teście, bo wcześniej zespół nie wie, które rozwiązania rzeczywiście działają. Szkolenie operatorów ma sens dopiero po zatwierdzeniu standardu. Monitorowanie wyników zaczyna się po wdrożeniu i szkoleniu.

Na diagramie strzałkowym widać więc logiczną sekwencję projektu. Część zadań można prowadzić równolegle, na przykład przygotowanie formularzy obserwacji i zebranie danych historycznych. Inne zadania muszą iść jedno po drugim. Zespół zauważa, że ścieżka krytyczna prowadzi przez nagranie przezbrojenia, analizę, zatwierdzenie zmian, wykonanie narzędzi pomocniczych, test i szkolenie. Największym ryzykiem okazuje się oczekiwanie na wykonanie prostego wózka narzędziowego przez warsztat. Dzięki tej informacji lider projektu może wcześniej uzgodnić priorytet z utrzymaniem ruchu.

Ten przykład pokazuje, że diagram strzałkowy nie musi być skomplikowany, aby był użyteczny. Nie chodzi o tworzenie dokumentu dla samego dokumentu. Chodzi o rozmowę, która pozwala zespołowi zobaczyć, co naprawdę decyduje o powodzeniu projektu. W praktyce często już samo narysowanie diagramu ujawnia ukryte założenia, braki w planie i niedopowiedziane odpowiedzialności. To duża wartość, zwłaszcza w organizacjach, gdzie projekty usprawniające konkurują z bieżącą produkcją.

Diagram strzałkowy

Najczęstsze błędy przy tworzeniu diagramu strzałkowego

Pierwszym błędem jest zbyt ogólne definiowanie działań. Jeżeli na diagramie pojawia się zadanie „wdrożenie”, „jakość” albo „produkcja”, trudno później zarządzać takim elementem. Działanie powinno być opisane tak, aby było jasne, co ma zostać wykonane i kiedy można uznać je za zakończone. Lepsze będzie „zatwierdzić instrukcję kontroli jakości” niż samo „jakość”. Konkretne nazwy zmniejszają ryzyko nieporozumień i ułatwiają przypisanie odpowiedzialności.

Drugim błędem jest pomijanie zależności między działami. Wiele projektów wygląda dobrze, dopóki patrzymy na nie z perspektywy jednego zespołu. Problemy zaczynają się na styku obszarów. Produkcja czeka na jakość, jakość czeka na próbki, inżynier procesu czeka na utrzymanie ruchu, a zakupy czekają na specyfikację. Diagram strzałkowy powinien pokazywać właśnie te przejścia, bo tam najczęściej pojawiają się opóźnienia. Jeżeli diagram wygląda zbyt liniowo, warto sprawdzić, czy nie został nadmiernie uproszczony.

Trzecim błędem jest traktowanie diagramu jako jednorazowego ćwiczenia. Projekt żyje, pojawiają się nowe informacje, zmienia się dostępność zasobów i czasami trzeba zaktualizować plan. Diagram strzałkowy powinien być aktualizowany, gdy zmieniają się istotne zależności lub czasy działań. Nie musi to oznaczać ciągłego poprawiania każdego szczegółu, ale kluczowe zmiany powinny być widoczne. W przeciwnym razie narzędzie szybko traci wiarygodność i staje się tylko obrazkiem z pierwszego spotkania.

Czwartym błędem jest brak właściciela działań. Diagram pokazuje zależności, ale ktoś musi odpowiadać za wykonanie poszczególnych zadań. Bez odpowiedzialności nawet najlepszy plan nie zadziała. Każde ważne działanie powinno mieć właściciela, termin i jasne kryterium zakończenia. To prosta zasada, ale często decyduje o skuteczności realizacji.

Zbyt duży poziom szczegółowości

Diagram strzałkowy może stać się nieczytelny, jeśli zespół umieści na nim zbyt wiele drobnych czynności. Wtedy narzędzie przestaje pomagać, a zaczyna przytłaczać. Nie każde kliknięcie w systemie, każdy telefon i każda mikroczynność muszą znaleźć się na głównym diagramie. Najlepiej skupić się na działaniach, które mają znaczenie dla przepływu projektu i zależności między etapami. Szczegóły można prowadzić osobno, na przykład w liście zadań operacyjnych.

Dobrym testem jest pytanie, czy dane działanie wpływa na możliwość rozpoczęcia innego działania. Jeżeli tak, prawdopodobnie warto umieścić je na diagramie. Jeżeli nie, może wystarczy ująć je w planie szczegółowym. Celem diagramu nie jest pokazanie wszystkiego, ale pokazanie logiki projektu. Nadmiar detali utrudnia rozmowę i sprawia, że zespół traci z oczu najważniejsze zależności.

W praktyce sprawdza się podejście warstwowe. Najpierw tworzymy diagram na poziomie głównych działań. Jeżeli któryś obszar wymaga doprecyzowania, można przygotować osobny, bardziej szczegółowy diagram dla tego fragmentu. Dzięki temu główny plan pozostaje czytelny, a szczegóły są dostępne tam, gdzie faktycznie są potrzebne. To szczególnie ważne przy projektach prowadzonych z udziałem osób z różnych działów.

Diagram strzałkowy jako wsparcie komunikacji

Jedną z niedocenianych zalet diagramu strzałkowego jest poprawa komunikacji. W projektach przemysłowych wiele problemów nie wynika z braku kompetencji, ale z różnych wyobrażeń na temat kolejności działań. Dla jednej osoby oczywiste jest, że najpierw trzeba zatwierdzić specyfikację, a dopiero potem zamawiać części. Dla innej oczywiste jest, że zamówienie trzeba uruchomić wcześniej, bo dostawa potrwa kilka tygodni. Dopóki te założenia nie zostaną pokazane, zespół może mówić o tym samym projekcie, ale myśleć o nim zupełnie inaczej.

Diagram strzałkowy tworzy wspólny punkt odniesienia. Na spotkaniu nie rozmawiamy już tylko o opiniach, ale patrzymy na konkretny przepływ działań. Łatwiej wtedy zapytać: czy ta zależność jest prawdziwa? Czy to działanie może rozpocząć się wcześniej? Czy mamy ryzyko oczekiwania? Czy ktoś jeszcze musi być zaangażowany? Taka rozmowa jest bardziej rzeczowa i mniej emocjonalna. Zespół skupia się na systemie pracy, a nie na szukaniu winnych.

Narzędzie pomaga również w komunikacji z kierownictwem. Zamiast mówić ogólnie, że projekt jest opóźniony, lider może pokazać, które działanie na ścieżce krytycznej się przesunęło i jaki ma to wpływ na termin końcowy. To ułatwia podejmowanie decyzji o priorytetach, zasobach lub eskalacji. Kierownictwo widzi nie tylko problem, ale również jego miejsce w całej strukturze projektu. To zwiększa szansę na szybką i trafną reakcję.

Jak połączyć diagram strzałkowy z teorią ograniczeń?

Teoria ograniczeń zakłada, że wynik systemu jest limitowany przez jego najważniejsze ograniczenie. W projektach takim ograniczeniem może być zasób, decyzja, dostawa, dostępność maszyny, kompetencja eksperta albo etap zatwierdzania. Diagram strzałkowy pomaga zobaczyć, gdzie takie ograniczenie może wpływać na całość projektu. Szczególnie ważna jest tutaj ścieżka krytyczna, bo to ona pokazuje sekwencję działań bez zapasu czasu. Jeżeli ograniczenie znajduje się na tej ścieżce, trzeba zarządzać nim wyjątkowo uważnie.

W praktyce oznacza to, że po zbudowaniu diagramu warto zadać kilka pytań z perspektywy ograniczeń. Który zasób może najbardziej opóźnić projekt? Które działanie ma najmniejszą elastyczność? Gdzie najczęściej tworzy się kolejka oczekiwania? Czy osoba lub dział odpowiedzialny za kluczowe zadanie ma wystarczającą dostępność? Takie pytania pomagają przejść od samego harmonogramu do aktywnego zarządzania przepustowością projektu.

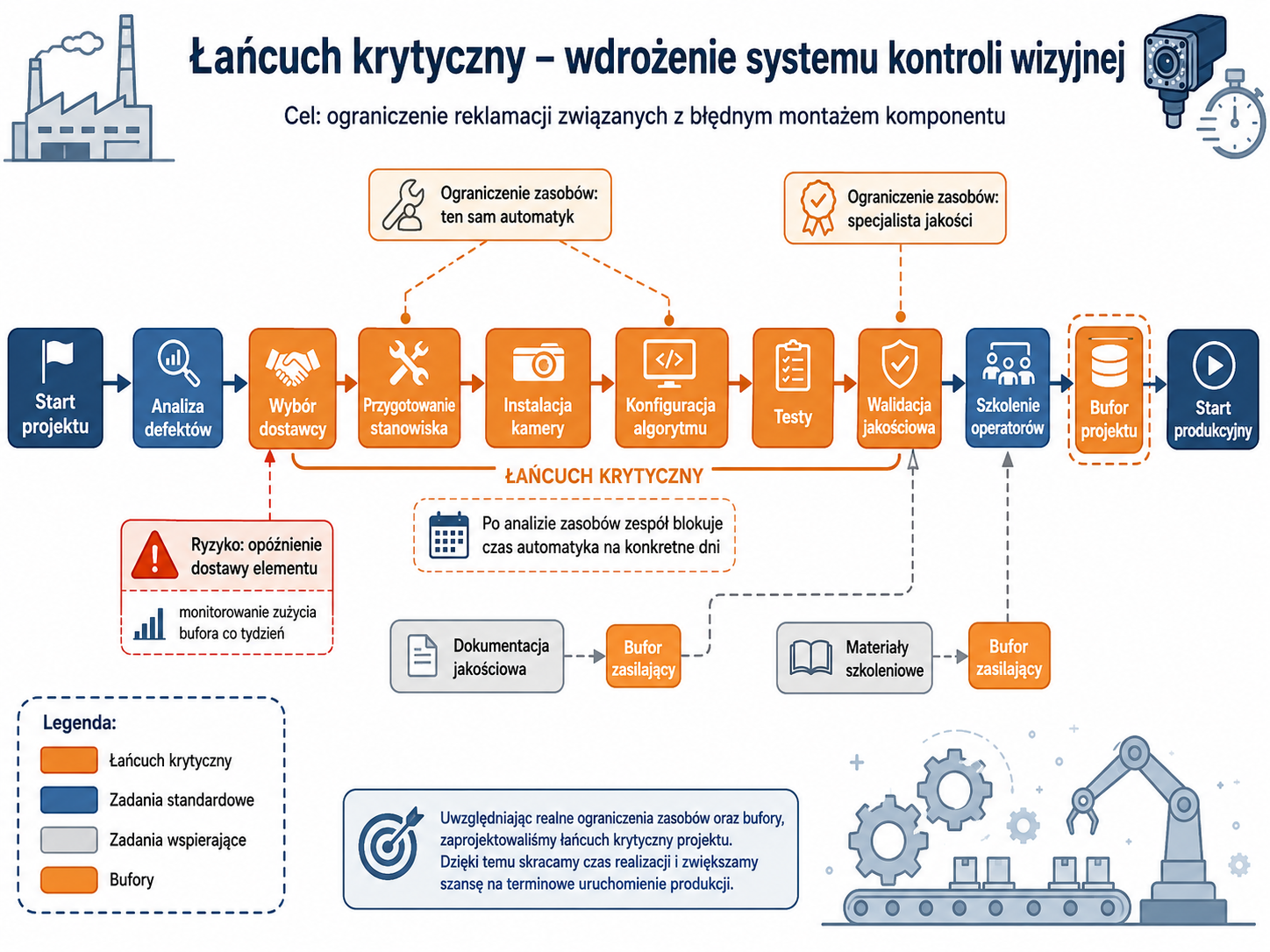

Przykładem może być sytuacja, w której kilka projektów usprawniających wymaga wsparcia tego samego automatyka. Na diagramach poszczególnych projektów wszystko wygląda dobrze, ale w rzeczywistości automatyk staje się wąskim gardłem. Jeżeli organizacja tego nie zauważy, wszystkie projekty będą się opóźniać. Diagram strzałkowy, używany razem z myśleniem TOC, pomaga lepiej planować obciążenie zasobów krytycznych. To bardzo praktyczne podejście w firmach, gdzie liczba projektów jest większa niż realna dostępność ludzi.

Praktyczne wskazówki dla zespołów

Najlepiej tworzyć diagram strzałkowy zespołowo, a nie w pojedynkę przy biurku. Lider projektu może przygotować wstępny szkic, ale powinien omówić go z osobami, które znają proces i będą realizować działania. Dzięki temu łatwiej wychwycić błędne założenia, brakujące zadania i ukryte zależności. Spotkanie nie musi być długie, ale powinno być konkretne. Dobrze sprawdza się praca na tablicy, gdzie można szybko przesuwać karteczki i zmieniać kolejność.

Warto zaczynać od prostego poziomu. Jeżeli zespół nigdy wcześniej nie używał diagramu strzałkowego, nie ma sensu od razu tworzyć rozbudowanego modelu z wieloma oznaczeniami. Najpierw wystarczy pokazać działania, zależności, czasy i ścieżkę krytyczną. Z czasem można dodawać kolejne elementy, takie jak zapasy czasu, odpowiedzialności czy ryzyka. Narzędzie powinno wspierać pracę, a nie stawać się celem samym w sobie.

Dobrą praktyką jest też regularny przegląd diagramu podczas krótkich spotkań projektowych. Nie trzeba omawiać wszystkiego od początku. Wystarczy sprawdzić działania na ścieżce krytycznej, zadania zagrożone opóźnieniem i zależności, które się zmieniły. Taki przegląd jest znacznie bardziej wartościowy niż ogólne pytanie „czy wszystko idzie zgodnie z planem?”. Diagram wymusza konkret i pokazuje, gdzie naprawdę trzeba działać.

Podsumowanie

Diagram strzałkowy to proste, ale bardzo skuteczne narzędzie do planowania projektów, działań usprawniających i zmian organizacyjnych. Jego największą wartością jest pokazanie zależności między zadaniami, a nie tylko samej listy rzeczy do zrobienia. Dzięki temu zespół może lepiej zrozumieć kolejność działań, wskazać ścieżkę krytyczną i wcześniej zauważyć potencjalne blokady. W środowisku produkcyjnym, gdzie projekty często konkurują z bieżącymi obowiązkami, taka przejrzystość ma ogromne znaczenie.

Dobrze przygotowany diagram strzałkowy pomaga ograniczyć chaos, skrócić czas dyskusji i poprawić jakość decyzji. Ułatwia komunikację między działami, pokazuje wpływ opóźnień i pozwala lepiej zarządzać zasobami krytycznymi. Nie jest to narzędzie zarezerwowane dla dużych projektów czy specjalistów od zarządzania projektami. Może być z powodzeniem używane przez liderów produkcji, inżynierów, specjalistów Lean, zespoły jakościowe i grupy Kaizen.

Najważniejsze, aby traktować diagram strzałkowy jako narzędzie do myślenia i rozmowy, a nie jako formalny dokument do odhaczenia. Jeżeli zespół używa go po to, by lepiej zrozumieć przepływ pracy, narzędzie szybko pokazuje swoją wartość. Pomaga zobaczyć, co naprawdę musi wydarzyć się najpierw, które działania można prowadzić równolegle i gdzie znajduje się ryzyko dla terminu końcowego. Właśnie dlatego diagram strzałkowy powinien znaleźć się w praktycznym zestawie narzędzi każdego zespołu, który chce skuteczniej planować i wdrażać zmiany.
