Oznakowanie poziome powinno wynikać z rzeczywistego ruchu, funkcji stref i uzgodnionych zasad pracy.
Dobór taśmy lub farby jest jednym z etapów. Wcześniej potrzebujemy projektu procesu, a później – prawidłowego montażu, szkolenia i przeglądów. Pokazujemy, jak połączyć te elementy z Tagatic.
Jak zaprojektować oznakowanie poziome w hali i magazynie?
Zacznij od obserwacji rzeczywistych przejść i przejazdów. Plan budynku nie zawsze pokazuje miejsca odkładania palet, otwierania drzwi, oczekiwania na odbiór czy zmiany kierunku jazdy. To właśnie w takich punktach projekt oznakowania trzeba sprawdzić w warunkach pracy.
W LeanTrix patrzymy na połączenie procesu, materiału i człowieka. Ustalamy funkcję obszaru, kolejność operacji oraz odpowiedzialność. Następnie przekładamy wymagania na standard, który partner może zwizualizować i wykonać. W ten sposób linia na podłodze ma określone znaczenie dla użytkownika.
| Element | Pytanie projektowe | Powiązanie ze standardem |
|---|---|---|
| Trasa przemieszczania się | Kto z niej korzysta i jakie występują punkty kolizji? | Zasady ruchu i postępowania w miejscach szczególnych |
| Pole odkładcze | Jaki materiał i jaka ilość są tu dopuszczalne? | Identyfikacja, pojemność i reakcja na brak miejsca |
| Granica strefy | Co zmienia się po przekroczeniu granicy? | Inne wymagania, status materiału albo sposób pracy |
| Obszar otwarcia drzwi | Jakiej przestrzeni wymaga ruch skrzydła? | Pozostawienie wolnego obszaru i ograniczenie przypadkowego zastawienia |
| Miejsce oczekiwania | Co uruchamia dalsze przemieszczenie? | Kolejność, sygnał odbioru i odpowiedzialność |
Projekt uzgadniamy z osobą odpowiedzialną za BHP i organizację ruchu. Dobór przebiegu tras, ich parametrów oraz rozwiązań ochronnych musi uwzględniać ocenę ryzyka, używany sprzęt i warunki obiektu. Oznaczenie wizualne powinno wspierać te ustalenia; nie zastępuje wymaganych zabezpieczeń.
Oznakowanie poziome: kiedy taśmy, a kiedy malowanie?
Nie ma jednego materiału najlepszego dla całej hali. Wybór zależy m.in. od rodzaju posadzki, obciążenia ruchem, sposobu sprzątania, kontaktu z substancjami oraz planowanych zmian układu. Ważne są także ograniczenia wynajmowanej powierzchni i dostępność obszaru podczas montażu.
| Rozwiązanie | Kiedy warto je rozważyć? | Co trzeba zweryfikować? |
|---|---|---|
| Taśma lub naklejka podłogowa | Pilotaż, zmienny układ, symbole i krótsze okno montażowe | Przyczepność, odporność na ruch i środki myjące, warunki demontażu |
| Malowanie oznaczeń | Stabilny układ i rozwiązania przewidziane do dłuższej eksploatacji | Przygotowanie podłoża, czas wyłączenia obszaru i wymagania konkretnego systemu |
| Połączenie technologii | Gdy różne części hali mają odmienne funkcje i obciążenia | Spójność znaczenia, czytelność i sposób utrzymania całego systemu |
Przed wdrożeniem w całym zakładzie warto wykonać próbę w reprezentatywnym miejscu. Powinna uwzględniać rzeczywisty ruch, skręcanie wózków i standardowe sprzątanie. Parametry montażu oraz czas dopuszczenia do eksploatacji należy przyjąć zgodnie z instrukcją konkretnego materiału.
Kolor oznaczenia musi mieć jednoznaczne znaczenie
Uzgodnij legendę, którą potrafią wyjaśnić użytkownicy przestrzeni. Dodatkowe kolory organizacyjne muszą być spójne z istniejącymi znakami i rozwiązaniami bezpieczeństwa. W miejscach wymagających rozpoznania statusu uzupełnij kolor tekstem, symbolem albo adresem – tak, aby informacja była dostępna także przy trudniejszym oświetleniu czy ograniczonym rozróżnianiu barw.
Oceń projekt z perspektywy osoby idącej pieszo i operatora pojazdu. Sprawdź, czy napis nie jest odwrócony względem kierunku podejścia, czy linia nie znika pod odkładanym ładunkiem i czy kolejne oznaczenia prowadzą użytkownika konsekwentnie. Nadmiar konkurujących komunikatów utrudnia odczytanie najważniejszej zasady.
Szerszy kontekst organizacji tras znajdziesz w naszym artykule Oznakowanie dróg w zakładzie pracy. Ten materiał koncentruje się na przejściu od projektu do wykonania i utrzymania oznakowania poziomego.
Przykłady Tagatic: od weryfikacji planu do detalu w przestrzeni
Projekt trzeba sprawdzić w rzeczywistej hali

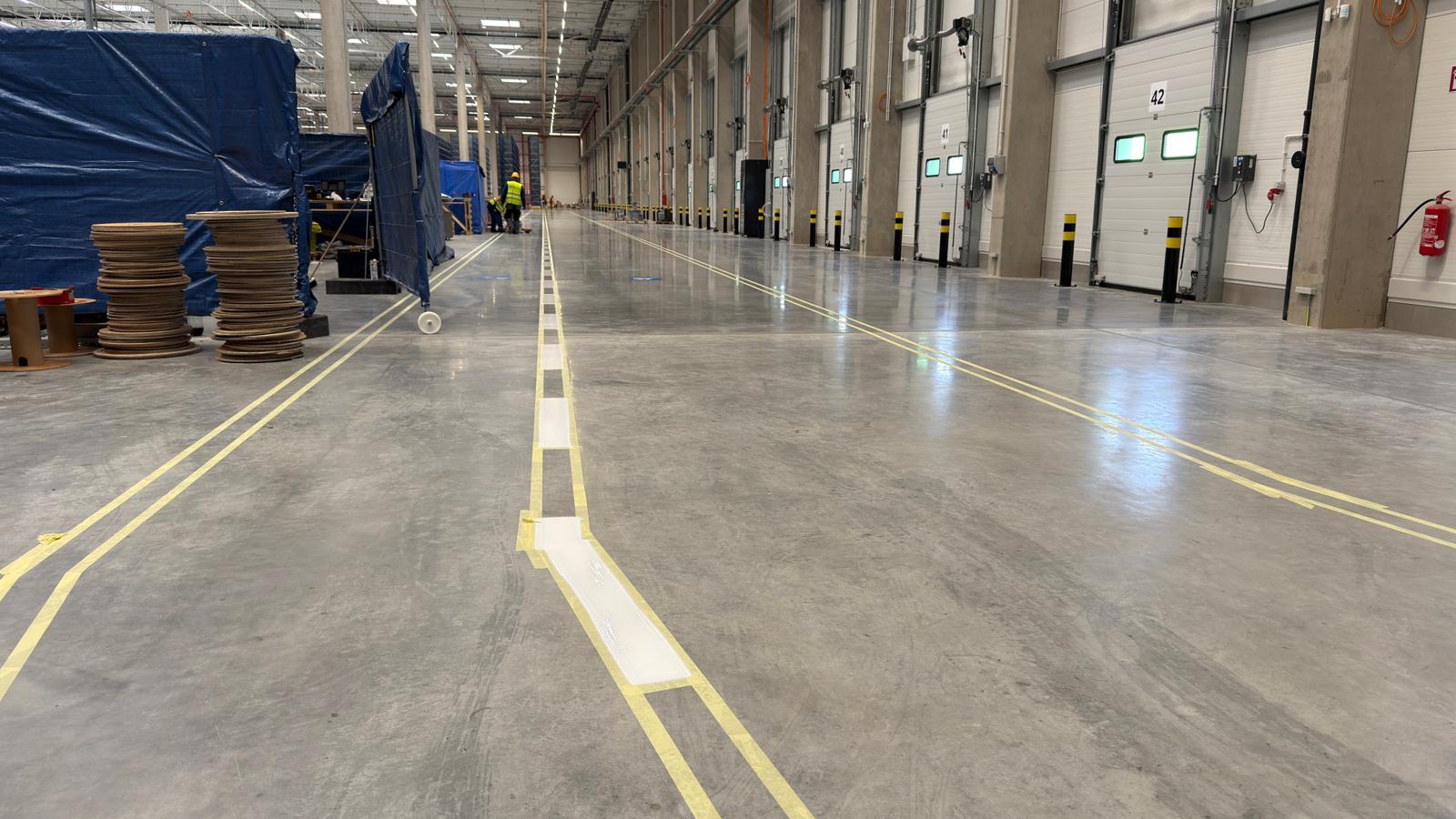

W opisie realizacji dla Auto Partner w Zgorzelcu Tagatic wskazuje weryfikację istniejącej koncepcji w hali, uzupełnienie projektu oraz dobór kilku technologii oznaczania. Wykorzystano naklejki, taśmy i malowanie części oznaczeń. Partner koordynował również wykonanie i kontrolę jakości.
To dobry przykład zasady: rozwiązanie powinno wynikać z warunków konkretnego miejsca, a projekt wymaga potwierdzenia przed montażem. Zobacz realizację Auto Partner na stronie Tagatic.

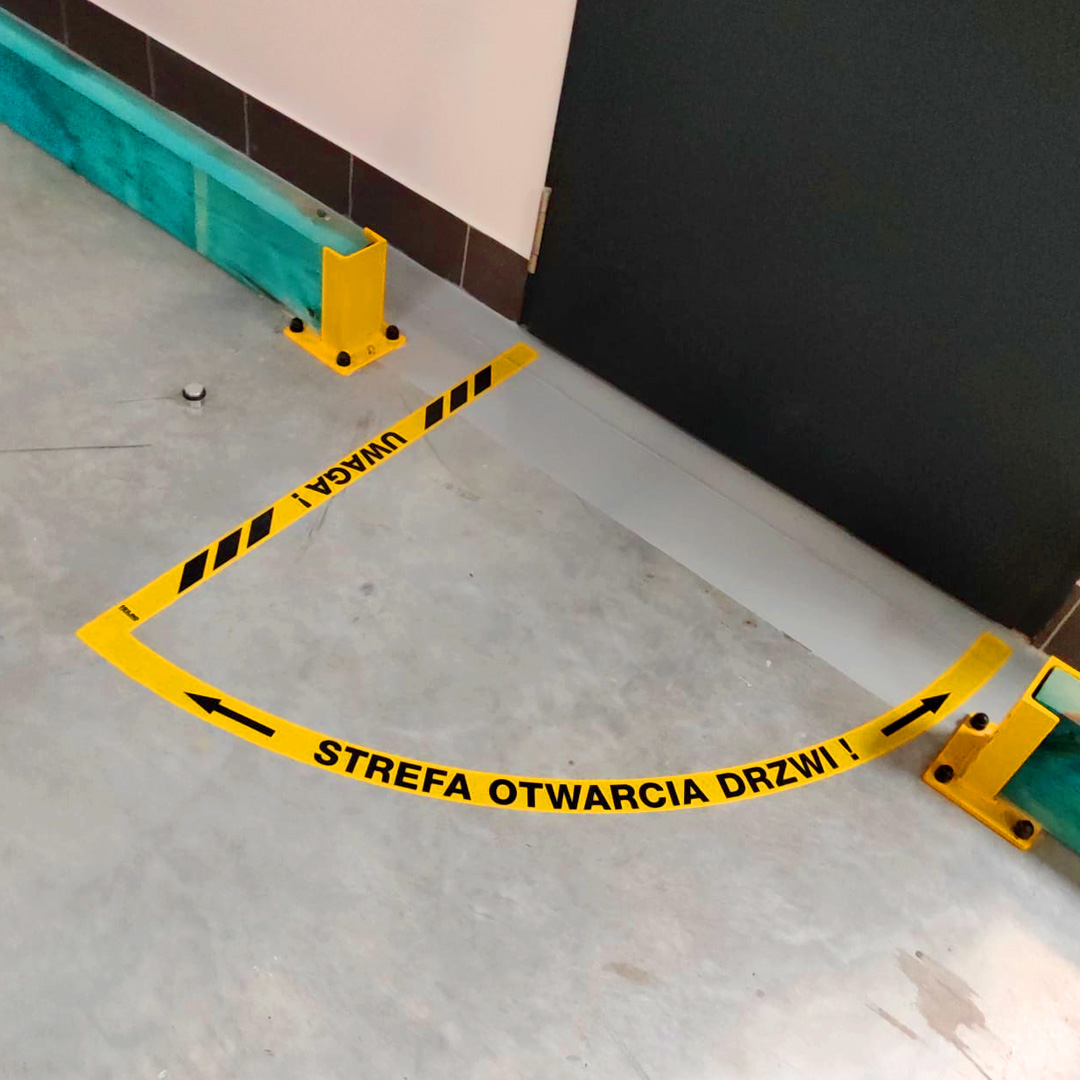

Oznaczenie strefy otwarcia drzwi
W realizacji Heilind Electronics Tagatic zastosował m.in. oznaczenie obszaru otwarcia drzwi. Taki komunikat wskazuje użytkownikowi funkcję konkretnego fragmentu posadzki. Jego skuteczność wymaga również utrzymania wolnej przestrzeni i znajomości zasady przez zespół.
Montaż i odbiór oznakowania poziomego krok po kroku
Tagatic rekomendujemy jako partnera wykonawczego, ponieważ łączy dobór rozwiązania z jego produkcją i montażem. Szczegóły usługi przedstawia oferta montażu oznaczeń Tagatic. Po stronie LeanTrix dbamy o powiązanie wdrożenia z procesem i umiejętnościami użytkowników.
- Potwierdź zakres w miejscu pracy. Porównaj zatwierdzony plan z wyposażeniem i faktycznym ruchem.
- Przygotuj organizację prac. Ustal dostępność obszaru oraz zasady bezpiecznego wyłączenia i ponownego udostępnienia.
- Sprawdź podłoże i materiał. Uwzględnij stan powierzchni, czystość i warunki wskazane przez producenta.
- Wykonaj oznaczenia według projektu. Zachowaj uzgodnioną geometrię, symbole i sposób identyfikacji stref.
- Przeprowadź odbiór z użytkownikami. Sprawdź ciągłość, czytelność, zgodność z planem i powiązanie z zasadami pracy.
- Przeszkol zespół. Pokaż, co oznaczenia zmieniają w codziennych zadaniach i jak zgłaszać uszkodzenia lub potrzebę zmiany.
Co potwierdzić przy odbiorze?
- Każda strefa ma uzgodnioną funkcję i właściciela.
- Oznaczenia są widoczne podczas rzeczywistych operacji.
- Usunięto albo jednoznacznie wycofano stare, sprzeczne oznaczenia.
- Warunki dopuszczenia materiału do użytkowania zostały spełnione.
- Pracownicy znają zasady oraz sposób zgłaszania odchyleń.
- Zapisano odpowiedzialność za przeglądy i aktualizację planu.
Oznakowanie poziome jako część standardu pracy LeanTrix
Po odbiorze oznakowanie staje się częścią codziennej pracy. Lider sprawdza, czy miejsca są używane zgodnie z funkcją, czy linie pozostają widoczne i czy proces nadal odpowiada planowi. Przegląd powinien obejmować zarówno uszkodzenia fizyczne, jak i zmiany sposobu działania.
Pomaga połączenie standardów pracy z TWI Instruowanie Pracowników. Nowy pracownik potrzebuje praktycznego pokazania, gdzie odłożyć materiał, jak rozpoznać zajęte miejsce i komu zgłosić sytuację wymagającą decyzji. Sama obecność instrukcji na ścianie nie potwierdza tej umiejętności.
Skuteczność można oceniać poprzez liczbę zastawionych miejsc, częstotliwość naruszeń granic stref, czas usuwania zgłoszonych uszkodzeń i liczbę oznaczeń niezgodnych z aktualnym procesem. W pilotażu wybierz niewielką liczbę mierników i porównaj wynik z punktem wyjścia.
FAQ – oznakowanie poziome
Czy taśma podłogowa może zastąpić malowanie?
W części zastosowań tak, ale dobór zależy od posadzki, obciążenia ruchem, sposobu czyszczenia i wymagań konkretnego miejsca. Warto potwierdzić wybór próbą eksploatacyjną.
Czy istnieje jeden schemat kolorów dla całej organizacji?
Organizacja powinna uzgodnić spójną legendę, uwzględniając wymagania bezpieczeństwa i warunki obiektu. Konkretny projekt należy zatwierdzić z osobami odpowiedzialnymi za dany obszar.
Jak często odnawiać oznakowanie poziome?
Częstotliwość wynika ze zużycia i zmian procesu. Standard przeglądu powinien określać kryteria czytelności, sposób zgłaszania usterek oraz odpowiedzialność za przywrócenie oznaczenia.
Co jest pierwsze: oznakowanie czy standard pracy?
Najpierw ustalamy funkcję miejsca i zasady działania. Oznakowanie pokazuje te zasady, a szkolenie i przeglądy pomagają utrzymać je w codziennej pracy.
Połącz oznakowanie z procesem i standardem
Z LeanTrix ustalisz zasady organizacji pracy, a z Tagatic przełożysz je na dopasowane oznaczenia. Zacznijmy od konkretnego obszaru i problemu, który wymaga rozwiązania.
